¿Cómo funciona un cargador de coche eléctrico?

Qué es realmente un cargador o wallbox

Un wallbox es un dispositivo de carga inteligente que se instala en la pared del garaje y conecta la red eléctrica de tu vivienda con el coche eléctrico. Aunque coloquialmente lo llamamos "cargador", técnicamente el cargador propiamente dicho está dentro del coche (el cargador interno u OBC): el wallbox es un EVSE (Equipo de Suministro para Vehículo Eléctrico), un equipo de control y seguridad que suministra y regula la corriente alterna que el coche convierte en su batería.

Su función principal es triple: suministrar energía de forma segura, comunicarse con el coche para acordar la potencia adecuada y proteger tanto al vehículo como a la instalación frente a fallos. Por eso un wallbox es mucho más seguro y rápido que enchufar el coche a una toma doméstica normal, que no está diseñada para soportar corrientes elevadas durante horas.

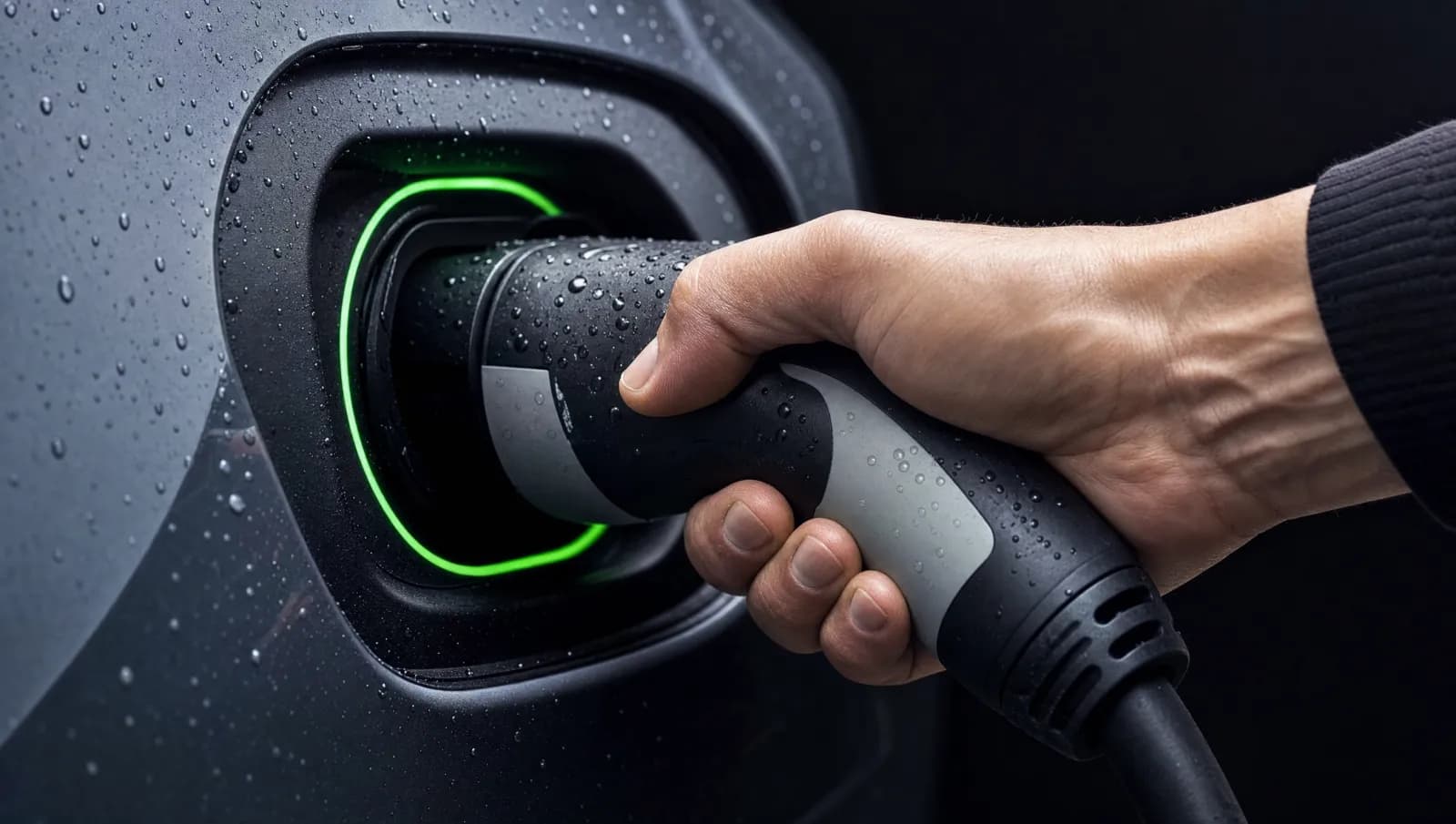

El wallbox se conecta al coche mediante el conector Tipo 2, el estándar europeo para la carga en corriente alterna. A través de ese conector no solo pasa la energía, sino también las señales de control que permiten la comunicación entre el equipo y el vehículo.

El proceso de carga paso a paso

Cuando enchufas el cable al coche y al wallbox, ocurre una secuencia bien definida. Primero, el equipo y el vehículo se reconocen mutuamente a través de los contactos de señal del conector Tipo 2. El wallbox "informa" al coche de la potencia máxima que puede entregar, y el coche responde con la que es capaz de aceptar; la carga se realiza siempre a la menor de las dos.

A continuación, el sistema verifica que todo es seguro: comprueba la correcta conexión, la continuidad del conductor de protección (tierra) y la ausencia de fugas. Solo cuando todas las comprobaciones son correctas, el wallbox cierra el contactor interno y empieza a fluir la corriente alterna hacia el coche.

Dentro del vehículo, el cargador interno (OBC) convierte esa corriente alterna en corriente continua y la inyecta en la batería bajo la supervisión del sistema de gestión de la batería (BMS), que controla la temperatura, el voltaje y el estado de carga para proteger las celdas. Cuando la batería alcanza el nivel programado, el coche reduce y detiene la carga.

• ✓1. Conexión: enchufas el cable Tipo 2 al coche y al wallbox.
• ✓2. Reconocimiento: equipo y coche acuerdan la potencia disponible.
• ✓3. Comprobaciones de seguridad: tierra, fugas y conexión correcta.
• ✓4. Suministro: el wallbox entrega corriente alterna al coche.
• ✓5. Conversión: el cargador interno (OBC) la transforma en continua para la batería.
• ✓6. Fin: el BMS detiene la carga al alcanzar el nivel programado.

La comunicación entre el cargador y el coche

Una de las claves del funcionamiento es la comunicación constante entre el wallbox y el coche. A través de una señal llamada Control Pilot (un contacto específico del conector Tipo 2), el equipo indica al vehículo la corriente máxima disponible mediante una señal modulada. Esta comunicación permite, por ejemplo, que un equilibrador dinámico reduzca la potencia de carga si en la vivienda se enciende otro aparato de alto consumo, evitando que salte el ICP.

Esta inteligencia es lo que diferencia a un wallbox de un simple enchufe. Gracias a ella, la carga se adapta en tiempo real a la potencia disponible, se puede repartir la energía entre varios puntos en un garaje comunitario y se evitan sobrecargas. En los modelos conectados, esta misma capacidad permite programar, monitorizar y controlar la carga a distancia.

La comunicación también es la base de funciones avanzadas como la carga solar (ajustando la potencia a los excedentes fotovoltaicos), la gestión de tarifas horarias o, en instalaciones públicas, los protocolos OCPP que permiten facturar y gestionar la recarga de forma remota.

Componentes de seguridad de un wallbox

La seguridad es el aspecto más importante del funcionamiento de un cargador, y por eso la normativa ITC-BT-52 establece requisitos estrictos. Un wallbox incorpora o requiere una serie de protecciones que evitan riesgos eléctricos durante las horas que el coche está cargando, algo que una toma doméstica convencional no puede garantizar.

Entre las protecciones esenciales están el interruptor magnetotérmico (que protege frente a sobrecargas y cortocircuitos) y el interruptor diferencial, que corta la corriente ante una fuga que pudiera causar una descarga. Para la carga de vehículos se exige protección frente a corrientes continuas de defecto, mediante un diferencial tipo A con detección de corriente continua o un dispositivo específico (RDC-DD) integrado.

Además, el wallbox supervisa de forma continua la conexión de tierra y la integridad del circuito, deteniendo la carga si detecta cualquier anomalía. Por eso la instalación debe realizarla siempre un instalador autorizado, que dimensiona el cable, instala las protecciones y emite el boletín o certificado de la instalación.

Wallbox de carga lenta frente a cargador rápido

El funcionamiento que hemos descrito corresponde a un wallbox de carga en corriente alterna (AC), el tipo que se instala en hogares, garajes y lugares de trabajo. En él, es el coche quien convierte la corriente alterna en continua mediante su cargador interno, lo que limita la potencia a 7,4, 11 o 22 kW según el equipo y el vehículo.

Un cargador rápido en corriente continua (DC) funciona de otra manera: la conversión a continua se hace en el propio cargador, que es mucho más grande y potente, y la energía se inyecta directamente en la batería sin pasar por el cargador interno del coche. Esto permite potencias de 50 a 350 kW, pero requiere una infraestructura industrial que no es viable en una vivienda.

Por eso, para el uso doméstico, el wallbox de AC es la solución idónea: suficiente para cargar durante la noche, seguro, económico y respetuoso con la batería. Los cargadores rápidos se reservan para la red pública y los viajes, donde la velocidad es prioritaria.

Funciones inteligentes de los wallbox conectados

Los wallbox modernos van mucho más allá de suministrar energía. Los modelos conectados (vía wifi, Bluetooth o ethernet) ofrecen control desde el móvil: puedes iniciar y detener la carga, fijar un límite de batería, programar la recarga en las horas valle de tu tarifa y consultar el consumo y el coste de cada sesión. Esto te ayuda a cargar siempre al precio más bajo.

Las funciones más avanzadas incluyen la integración con placas solares (carga con excedentes fotovoltaicos), el equilibrado dinámico de potencia (para no superar la potencia contratada), el bloqueo por usuario o tarjeta RFID en garajes compartidos, y la actualización del firmware del propio equipo. En instalaciones comunitarias o públicas, los protocolos de comunicación como OCPP permiten gestionar y facturar la recarga de varios usuarios.

A la hora de elegir, conviene valorar qué funciones necesitas de verdad: para una vivienda unifamiliar, lo esencial es la programación horaria y, si tienes solar, el modo de excedentes; para un garaje comunitario, la identificación de usuario y el reparto de potencia son imprescindibles. Un instalador autorizado te orientará sobre el equipo más adecuado a tu caso.
