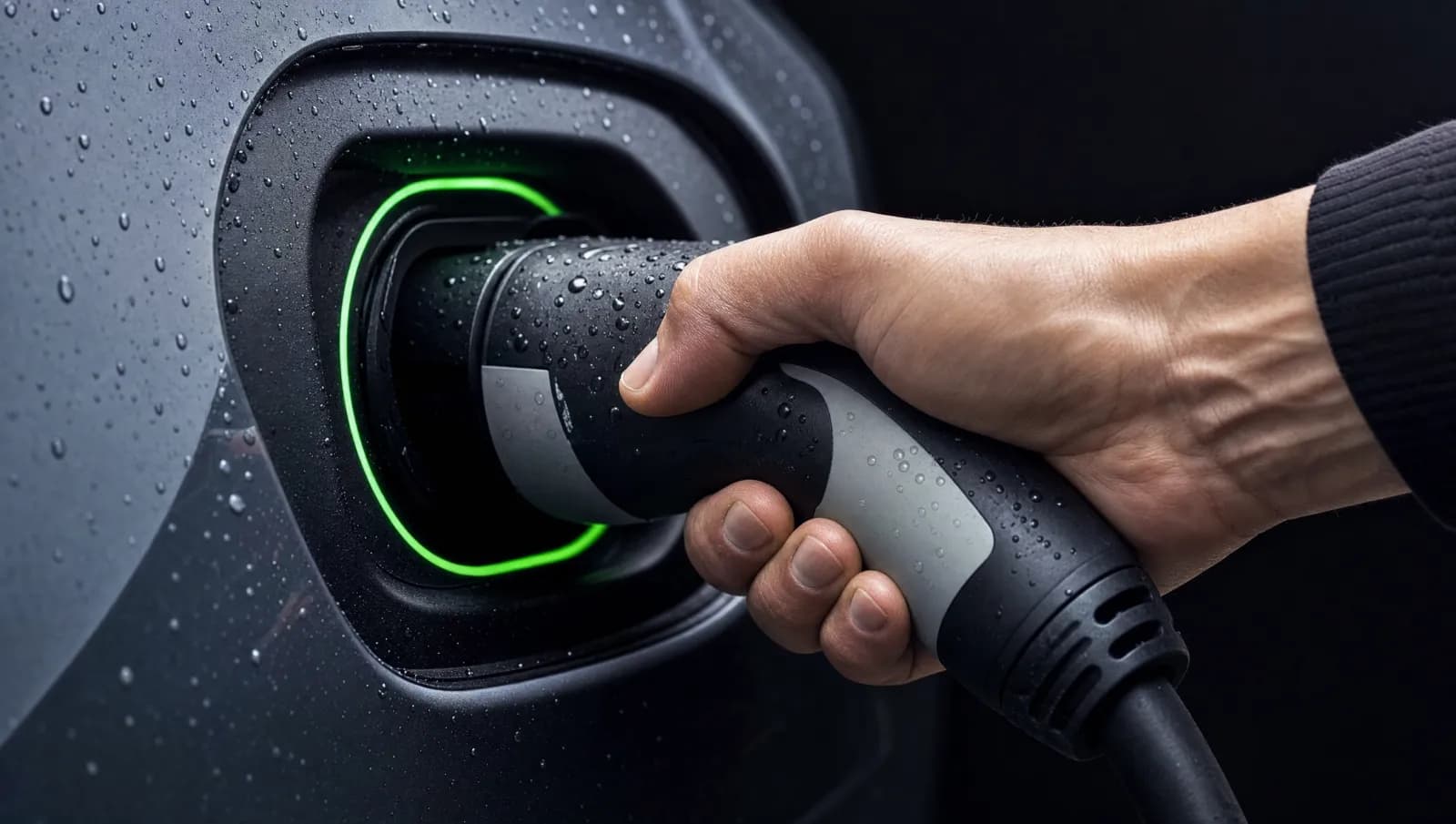

El cable del cargador para coche eléctrico es la pieza que conecta el punto de recarga con la batería del vehículo, y en Europa casi todos usan el conector Tipo 2 (Mennekes, norma IEC 62196). Entender qué cable necesitas según tu wallbox y tu coche eléctrico evita comprar un accesorio inservible o limitar la velocidad de carga sin saberlo. En esta guía explicamos el cable Tipo 2 a Tipo 2, las diferencias entre Modo 2 y Modo 3, las secciones y amperajes (16 A y 32 A, mono y trifásico) y cómo distinguirlo del CCS Combo 2 de la carga rápida.
¿Qué es el conector Tipo 2 y por qué es el estándar europeo?
El conector Tipo 2, también conocido como Mennekes por el fabricante que lo desarrolló, es el estándar de carga en corriente alterna (AC) adoptado por la Unión Europea según la norma IEC 62196. Desde 2014 todos los coches eléctricos y wallbox que se venden en España incorporan esta toma de siete contactos, lo que garantiza que cualquier vehículo pueda cargar en cualquier punto de recarga doméstico o público de AC sin adaptadores.
El cabezal Tipo 2 incluye los contactos de potencia (las tres fases más el neutro), la toma de tierra y dos pines de comunicación (Control Pilot y Proximity Pilot) que permiten al cargador y al coche negociar la corriente máxima admisible antes de empezar a cargar. Esa comunicación es lo que hace que un cable Tipo 2 sea mucho más que un simple alargador: el sistema mide la sección del cable y limita el amperaje para evitar sobrecalentamientos.
Por eso, cuando hablamos de cable de cargador para coche eléctrico en el ámbito doméstico europeo, casi siempre nos referimos a un cable con conector Tipo 2 en al menos uno de sus extremos. Es la base sobre la que se construye toda la recarga lenta y semirrápida en España.
Modo 2 vs Modo 3: las dos formas de cablear la recarga
La normativa distingue varios modos de carga, y los dos relevantes en el hogar son el Modo 2 y el Modo 3. En el Modo 2, el cable lleva incorporada una caja de control y protección (ICCB, In-Cable Control Box) y termina en un enchufe doméstico schuko o industrial CEE. Es el cable del cargador portátil: enchufas a la pared por un lado y al coche por el otro, sin necesidad de instalación fija. Su limitación es la potencia, normalmente 2,3-3,7 kW en un schuko convencional.
En el Modo 3, el cable conecta directamente un wallbox fijo (que ya integra toda la electrónica de control y las protecciones) con el coche eléctrico. Es un cable Tipo 2 a Tipo 2 sin caja intermedia, porque la inteligencia reside en el propio punto de recarga instalado en la pared. Este es el modo recomendado para uso diario en casa: permite las potencias altas de 7,4, 11 o 22 kW y ofrece la máxima seguridad gracias a las protecciones del wallbox y a la instalación conforme a la ITC-BT-52.
En resumen, el Modo 2 es la solución de emergencia o movilidad, mientras que el Modo 3 con un cable Tipo 2 a Tipo 2 conectado a un wallbox es el estándar para cargar el coche eléctrico cada noche en el garaje.
- ✓Modo 2: cable con caja ICCB a enchufe schuko/CEE, potencia limitada, sin obra
- ✓Modo 3: cable Tipo 2 a Tipo 2 entre wallbox fijo y coche, potencia plena
- ✓Modo 4: carga rápida en DC con conector CCS Combo 2 (cable fijo en el poste)
Cable Tipo 2 a Tipo 2: cuándo lo necesitas
Existen dos configuraciones de wallbox: con cable fijo (tethered) o con toma de conector (socket). Si tu punto de recarga tiene la toma Tipo 2 en el lateral en lugar de un cable colgando, necesitarás un cable Tipo 2 a Tipo 2 suelto para unirlo al coche. Esta opción es muy práctica porque permite usar el mismo cable en postes públicos que también funcionan con toma, no solo en tu wallbox de casa.
Si tu wallbox ya viene con cable integrado, no necesitas un cable adicional para cargar en casa, pero sigue siendo muy recomendable llevar uno Tipo 2 a Tipo 2 en el maletero. Muchos puntos de recarga públicos en aparcamientos, centros comerciales y la calle son de tipo socket y solo cargan si llevas tu propio cable. Sin él, te quedas mirando la pantalla sin poder enchufar.
El coche eléctrico también condiciona la elección: la mayoría llevan una toma Tipo 2 en el vehículo, pero algunos modelos antiguos o asiáticos pueden tener Tipo 1 en el lado del coche. En ese caso necesitarás un cable Tipo 2 (lado wallbox) a Tipo 1 (lado coche), una variante específica que conviene verificar antes de comprar.
Secciones, amperaje y potencia: 16 A frente a 32 A
No todos los cables Tipo 2 son iguales. La diferencia clave está en el amperaje que soportan, que viene determinado por la sección de los conductores de cobre. Un cable de 16 A admite hasta 3,7 kW en monofásico u 11 kW en trifásico, mientras que un cable de 32 A soporta hasta 7,4 kW en monofásico o 22 kW en trifásico. Comprar un cable de 16 A para un wallbox de 22 kW desperdiciaría más de la mitad de su potencia.
El número de conductores también importa. Un cable monofásico lleva fase, neutro y tierra (más los pilotos de comunicación), mientras que uno trifásico añade las tres fases. Un cable trifásico de 32 A es compatible hacia abajo con instalaciones monofásicas, pero es más grueso, pesado y caro. Si tu suministro es monofásico y tu wallbox de 7,4 kW, un cable monofásico de 32 A es suficiente y más manejable.
La sección típica ronda los 2,5 mm² para 16 A y los 6 mm² para 32 A en cada conductor de potencia. El propio cable comunica al coche su capacidad mediante una resistencia codificada en el conector, de modo que el sistema nunca intentará pasar más corriente de la que el cable puede soportar con seguridad. Por eso conviene comprar siempre cable certificado y nunca improvisar con material de baja calidad.
- ✓16 A monofásico: hasta 3,7 kW
- ✓32 A monofásico: hasta 7,4 kW
- ✓16 A trifásico: hasta 11 kW
- ✓32 A trifásico: hasta 22 kW
Longitud, cable recto o espiral y calidad
La longitud habitual de un cable de recarga va de 5 a 7 metros, suficiente para la mayoría de garajes y plazas de aparcamiento. Conviene medir la distancia real entre la toma del wallbox y el puerto de carga del coche según cómo aparques: un cable demasiado corto te obligará a maniobrar siempre igual, y uno excesivamente largo será más pesado y caro. Como referencia, 5 metros cubre la mayoría de instalaciones domésticas bien planificadas.
El cable puede ser recto o en espiral (tipo rizo). El recto es más cómodo de manejar y enrollar, soporta mejor las longitudes largas y es el más extendido. El espiral ocupa menos cuando está recogido y evita que arrastre por el suelo, pero pesa más y tira del conector, por lo que se reserva para distancias cortas. Para uso doméstico fijo, el recto suele ser la mejor elección.
La calidad del cable es una cuestión de seguridad, no solo de durabilidad. Un cable Tipo 2 de buena marca usa cobre de sección correcta, aislamiento resistente a la intemperie y los rayos UV, conectores robustos y un grado de protección adecuado para soportar lluvia y golpes. Los cables baratos no homologados pueden calentarse, perder sección efectiva o fallar en la comunicación con el coche, así que es un accesorio en el que no merece la pena ahorrar.
Tipo 2, CCS Combo 2 y CHAdeMO: no confundir AC con DC
El conector Tipo 2 que hemos descrito es exclusivo de la carga en corriente alterna (AC), la que usas en casa y en la mayoría de puntos de recarga urbanos. Para la carga rápida en corriente continua (DC) de las electrolineras existe el CCS Combo 2, que añade dos contactos de potencia grandes debajo del conector Tipo 2. De ahí su nombre Combo: combina la toma Tipo 2 para la comunicación con dos pines extra para la alta potencia DC, que puede superar los 150 kW.
El CHAdeMO es el antiguo estándar japonés de carga rápida en DC, usado por modelos como el Nissan Leaf, pero está en clara retirada en Europa frente al CCS Combo 2. La diferencia práctica es importante: el cable de la carga rápida DC va siempre fijo al poste de la electrolinera y es refrigerado, nunca lo transportas tú. El cable que llevas en el maletero es siempre el Tipo 2 de AC.
La buena noticia es que un mismo coche eléctrico usa el puerto Tipo 2 para la carga lenta en casa y el CCS Combo 2 (que incluye el Tipo 2) para la carga rápida en viaje, todo en la misma boca de carga del vehículo. Para tu wallbox doméstico solo necesitas preocuparte por el cable Tipo 2 a Tipo 2 en AC; el resto lo aporta la red pública.
Qué cable elegir según tu wallbox y tu coche
Para acertar con el cable, parte siempre del eslabón más débil de la cadena. La potencia de carga real será la menor entre la del wallbox, la del cable y la que admita el cargador embarcado del coche. De nada sirve un cable de 32 A trifásico si tu coche solo acepta 7,4 kW en AC, ni un cable de 16 A si tu wallbox y tu coche pueden con 11 kW. Lo lógico es dimensionar el cable a la potencia que de verdad vas a usar.
Si tu instalación es monofásica con un wallbox de 7,4 kW, un cable Tipo 2 monofásico de 32 A y 5 metros cubre cualquier coche. Si tienes suministro trifásico y un wallbox de 11 o 22 kW, opta por un cable trifásico de 32 A para no limitar la carga. Y si tu wallbox ya trae cable integrado, compra de todas formas un Tipo 2 a Tipo 2 para los puntos de recarga públicos de tipo socket.
